PROTEL DXP下载-PROTEL DXP最新版本下载v2004

1 0

版本： v2004
平台：安卓
类型：摄影软件
发布：2025-06-16 01:14:01
语言：中文
大小：499.10MB

暂无下载暂无下载

PROTEL DXP下载一款完全免费的电力线路图设计软件，自动布线功能任你使用，一键构建免费使用，支持印制电路板的设计、PCB板等设计哟，有需要的朋友快来下载吧!

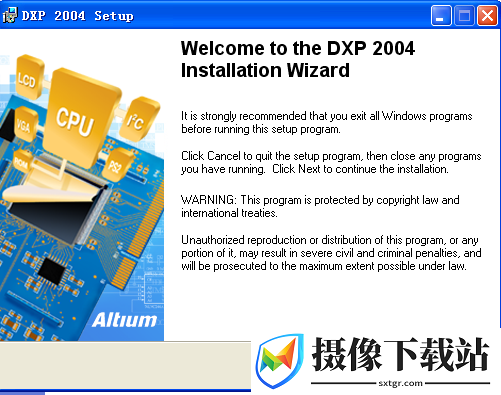

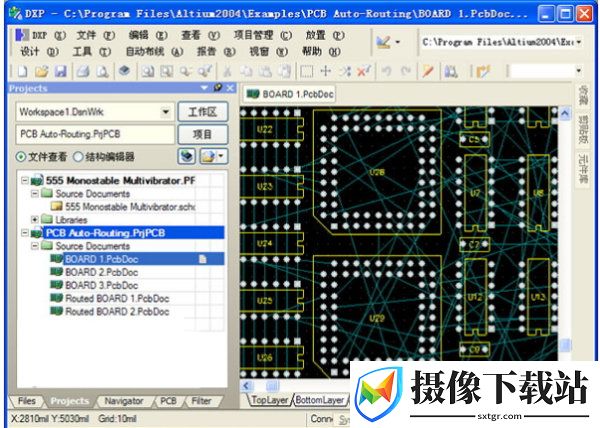

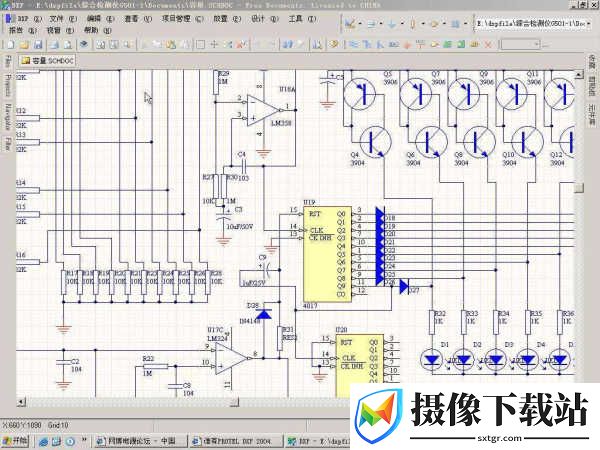

PROTEL DXP下载截图

PROTEL DXP下载特色功能

1、分级线路图进入

2、Spice 3f5混合电路模拟

3、完全支持线路图基础上的FPGA设计

4、设计前和设计后的信号线传输效应分析

5、规则驱动的板卡设计和编辑

6、自动布(Autorouting)

7、完整CAM输出能力

【使用方法】

中文平台在PCB中放置字符串时选择SERF字体可显示中文但打印时乱码。

在PCB中打印中文可使用汉字PCBHZ补丁。

步骤：

1，将PCBHZ文件包放入Altium根目录;

2，在PCB界面中加载PCBHZ文件包中的hanzi库文件;

3，自定义资源：

在PCB界面中单击DXP图标选择CUSTOMIZE(自定义)/COMMANDS(命令)/[CUSTOMIZE](自定义)，打开EDIT COMMAND(编辑命令)窗口

选择new(新建)---设置如下：

Action (动作)

Process (进程) EditScript:RunMacro

Parameters (参数) DocumentName=C:Program FilesAltiumpcbhzfont.bas

Caption (标题)

Caption (标题) 汉字&h

----------------------------------

Image (图像)

Bitmap File(位图文件) C:Program FilesAltiumpcbhzchina.bmp

----------------------------------

快捷可自己选择。

4，设置完后选择[CUSTOMIZE](自定义)，用右键将自定义好的项目移入PCB界面中的PLACE(放置)菜单中。

以上以C盘安装为例---C:Program FilesAltium，其它盘安装时请将此路径和font.bas文件中的路径改好。

PROTEL DXP下载亮点

1、protel dxp2004引入了集成库的概念，这使您在原理图中选择的元器件就已经有了您需要的封装，Protel 2004附带了68，000多个元件的设计库，包括原理图FPGA设计的即调即用及预综合元件集成库，并且这些封装都能完全符合您的要求，当然如果您不满意，也可以修改这个元器件的封装为您所需，当然您还可以在PCB库编辑器制作您所需要的封装。

2、protel dxp2004 简体中文版共可进行74个板层设计，包含32层Signal(信号走线层);16层Mechanical(机构层);16层Internal Plane(内层电源层);2层Solder Mask(防焊层);2层Paste Mask(锡膏层);2层Silkscreen(丝印层);2层钻孔层(钻孔引导和钻孔冲压);1层Keep Out (禁止层);1层Multi-Layer (横跨所有的信号板层) 。

3、软件新增自动布线功能，采用了改进型Situs Topological Autorouting 布线规则。这种改进型的布线规则以及内部算法的优化都大大的提高了布线的成功率和准确率。

4、protel dxp2004中的高速电路规则也很实用，它能限制平行走线的长度，并可以实现高速电路中所要求的网络匹配长度的问题，这些都能让您设计高速电路也变的无比的容易。

5、用户还可以在设计规则中制定每个板层的走线规则，包括最短走线，水平，垂直等等。在使用过程中，只要布局适当，进行完全自动布线一次性成功率很高，而且布线完成后需要修改的地方也比较少，只是有几根走直角的线需要修改。

6、protel dxp2004不仅提供了部分电路的混合模拟仿真，而且提供了PCB和原理图上的信号完整性分析。混合模拟仿真包括真正的混合3f5 compliant混合电路模拟器电路图编辑的无缝集成，使用户可以直接从电路图进行模拟。

7、为了实现真正的完整的板级设计，Altium公司提出了LiveDesign-enabled的平台概念―这个平台实现了Altium软件的无缝集成。它集成了当今很流行的可设计ASIC(专门应用集成电路)的功能，并提供了原理图和HDL(硬件描述语言)混合设计的功能，而且所有设计I/O的改变均可返回到PCB，使PCB上相应的FPGA芯片I/O发生改变。

8、软件支持更完美的3D功能，在PCB加工之前就可以从各个角度观看PCB及焊装元件后的“实物”，马上就会给你带来成就感!特别是可支持双屏显示功能。
